平板铝塑包装机的轴编码器介绍

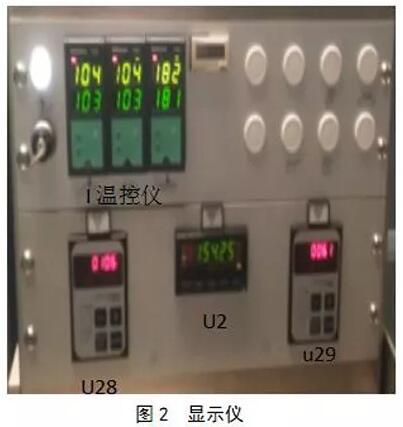

目前，市面上绝大多数铝塑包装机只会安装一个轴编码器，用来检测铝塑包装机运行角度并完成相应功能。但是，MX型平板式铝塑包装机安装有三种型号共四个编码器E8、E23、E24、E25（其中E24、E25型号相同），分别与显示面板下方的三个显示仪（图2）U2、U28、U29组合，实现各自不同的功能。（注：文中所涉及到的编码器等代码，除E23外，采用设备随机说明书中的代码。）
编码器E8通过同步带与第一组夹具连接，与长度测量仪U2一起，对机器牵引行程进行测量和显示。

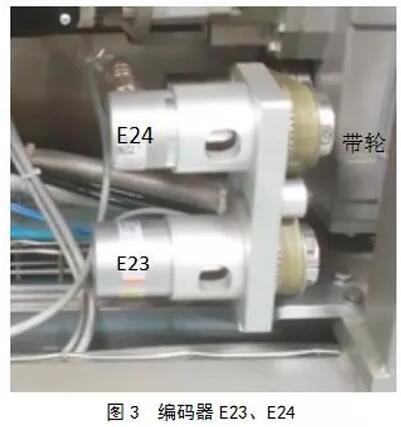

编码器E23、E24（图3）与机械主传动轴通过同一根同步带连接。编码器E24在设备运行时产生电子信号，完成成型单元、夹具运输系统以及下料机构和密封单元的一些功能，与角度测量仪U28一起，测量并显示机器主轴和成型凸轮的角度。

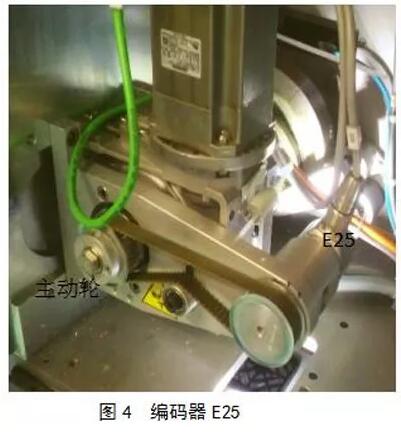

编码器E25（图4）与裁切装置机械传动轴通过同步带连接。设备运行时产生电子信号，完成裁切机构的一些功能，与角度测量仪U29一起，测量并显示裁切装置的角度。同时，在U29上，还可以设定连接到裁切装置上三组泡罩板吸盘气管上电磁阀的负压和压缩空气通断转换的角度机时间参数，控制每个裁切周期泡罩板吸取、释放的时间。

编码器E23在设备运行时产生电子信号，完成编码器E24、E25和设备PLC之间的通信传递，确保设备正常运行。
